ND-BU004 Sistema Anti-Dron de Seguridad de Base

Descripción General

ND-BU004 Sistema Anti-Dron de Seguridad de Base está diseñado contra drones de rotor pequeño de consumo, combinando funciones de detección de largo alcance, interferencia y seguimiento de registros en un solo sistema. En virtud de la avanzada tecnología de procesamiento adaptativo espacio-tiempo, el sistema podría proporcionar vigilancia y monitoreo continuo y preciso dentro de áreas de baja altitud, con cobertura de 360° en acimut y alta cobertura en elevación, para proteger áreas claves y responder a amenazas de drones invasores.

El sistema consiste principalmente de Unidad de Detección, Unidad de Jamming y Unidad de Cámara. La Unidad de Detección sirve para detectar y rastrear drones a larga distancia y dirigir la Unidad de Jamming para interferir en los circuitos de control remoto y las señales de navegación de los drones y obligarlos a aterrizar o regresar. La unidad de Cámara puede grabar eficazmente los rastros del dron detectado para su posterior análisis y ayudar a la unidad de detección a realizar un seguimiento más preciso y eficaz.

Características

Características Principales de la Unidad de Detección:

• Adopta una avanzada tecnología de procesamiento adaptativo espacio-tiempo para lograr una protección integral y una detección de alta precisión
• Adopta un algoritmo inteligente con capacidad de aprendizaje proactivo, tiene una gran capacidad para distinguir objetivos independientemente y adaptarse al entorno operativo, podría estar interconectado con varias plataformas integrales de control para despliegue colaborativo
• Admite detección simultánea de más de 200 objetivos, capaz de informar resultados de detección precisos en un plazo bastante breve
• Admite importación de mapas GPS, configuración de áreas de protección, monitoreo en tiempo real, grabación y reproducción para análisis más extenso
• Admite protección durante todo el día (7x24hrs), se adapta a varios tipos de mal tiempo como lluvia, nieve, niebla, neblina, arena y polvo, capaz de eliminar falsas alarmas o fallas de alarma en la mayor medida
• Fácil de operar, con alto grado de resistencia al agua y al polvo, resistente a golpes y caídas

Principales Características de la Unidad de Jamming

• Interferencia precisa sin violencia
• 6 bandas de frecuencia de señales de interferencia (bandas de frecuencia y potencia de salida pueden ser personalizada)
• Admite el cambio entre modo automático o manual
• Control remoto de frecuencia de interferencia: cobertura de todos los drones civiles disponibles
• Las antenas direccionales de alta-ganancia, instaladas en la plataforma Pan-Tilt pueden rastrear efectivamente el dron y transmitir señal de interferencia en la dirección del dron
• La frecuencia de interferencia se puede realizar automáticamente a través de la detección del dron o la asistencia del supervisor

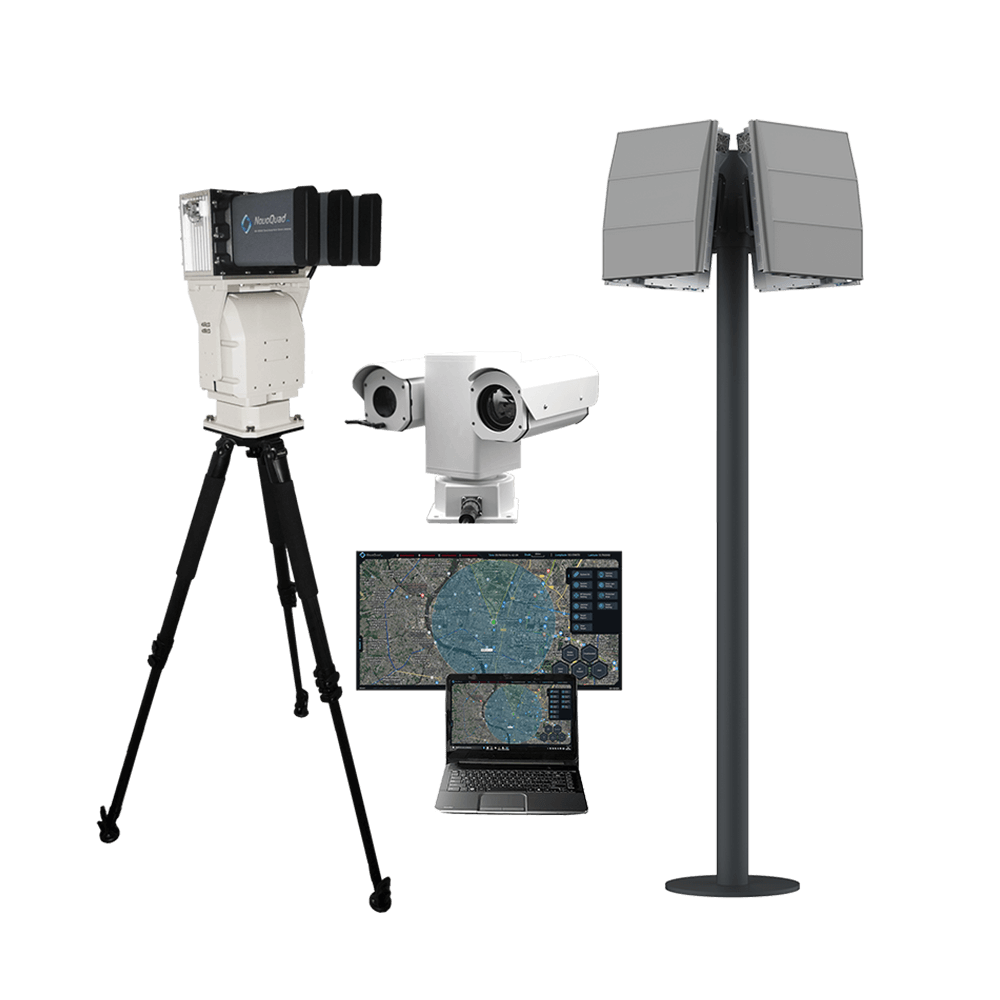

Conjunto Completo

• Unidad de detección
• Unidad de jamming
• Unidad de cámara
• Software de control
• Cable de alimentación
• Manual de usuario

Especificaciones

Unidad de Detección
Banda de frecuencias Banda Ku
Distancia de detección (Pd>85%,Pf<10-6) ≥5km (RCS=0.01m2)
Zona ciega ≤100m
Cobertura acimutal 360°
Cobertura del terreno de juego ≥40°
Capacidad de seguimiento multiobjetivo TWS≥200 lotes, TAS≥10 lotes (Tasa de datos≥2Hz)
Peso 160kg
Grado de protección IP66
Unidad de Jamming
Potencia de salida Banda de salida Banda de frecuencia Potencia de salida del canal Potencia de salida total
6 Bandas 410-440MHz 50W 300W
840-930MHz 50W
1440-1480MHz 50W
GPS L1 50W
2.40-2.50GHz 50W
5.70-5.90GHz 50W
Distancia de jamming 3km
Fuente de alimentación 220V, alimentación AC
Consumo de energía 600W
Física y ambiente Peso 18kg
Grado de protección IP65
Unidad de Cámara
Cámara visible Rango de seguimiento 2km (Tamaño del dron: 0.3 x 0.3m)
Distancia focal 6.5-312mm
Sensor de imagen 1/2.8″ 2.13MP CMOS
Resolución 1080P (1920 x 1080)
Cámara térmica Rango de seguimiento 1km (Tamaño del dron: 0.3 x 0.3m)
Distancia focal 75mm
Resolución 640 x 512
Rango de espectro 8-14μm
Sensibilidad (NETD) ≤40mK
Pan-tilt Rango de rotación Horizontal: rotación continua de posición infinita de 360°; Vertical: -90°~+90°
Velocidad máxima Horizontal: 60°/s; Vertical: 60°/s
Sistema adicional Dimensión ≤350 x 250 x 190mm
Peso 7.5kg
Temperatura y humedad de funcionamiento Temperatura: -40℃~+60℃; Humedad: <90%RH
Grado de protección IP66

Anti-Dron System

Características Principales de la Unidad de Detección:

• Adopta OCMF (onda continua modulada en frecuencia) y tecnologías de escaneo electrónico 3D

• Soporta detección simultánea hasta 200 objetivos

• Soporta importación de mapas GPS, configuración de áreas de protección, monitoreo en tiempo real, grabación y playback

• Soporta protección durante todo el día (7×24), se adapta a varios tipos de mal tiempo

• Fácil de operar, con alto grado de resistencia al agua y al polvo, resistente a golpes y caídas

Principales Características de la Unidad de Jamming

• Interferencia precisa sin violencia

• 6 bandas de frecuencia de señales de interferencia (bandas de frecuencia y potencia de salida pueden ser personalizada)

• Soporta el cambio entre modo automático o manual

• Control remoto de frecuencia de interferencia: cobertura de todos los drones civiles disponibles

• Las antenas direccionales de alta-ganancia, instaladas en la plataforma Pan-Tilt pueden rastrear efectivamente el dron y transmitir señal de interferencia en la dirección del dron

• La frecuencia de interferencia se puede realizar automáticamente a través de la detección del dron o la asistencia del supervisor

• Unidad de detección x 1
• Unidad de jamming x 1
• Unidad de cámara x 1
• Software de control x 1
• Cable de alimentación x 1
• Manual de usuario x 1
