ND-BU002 Sistema Anti-Dron de Gama Alta
Descripción General

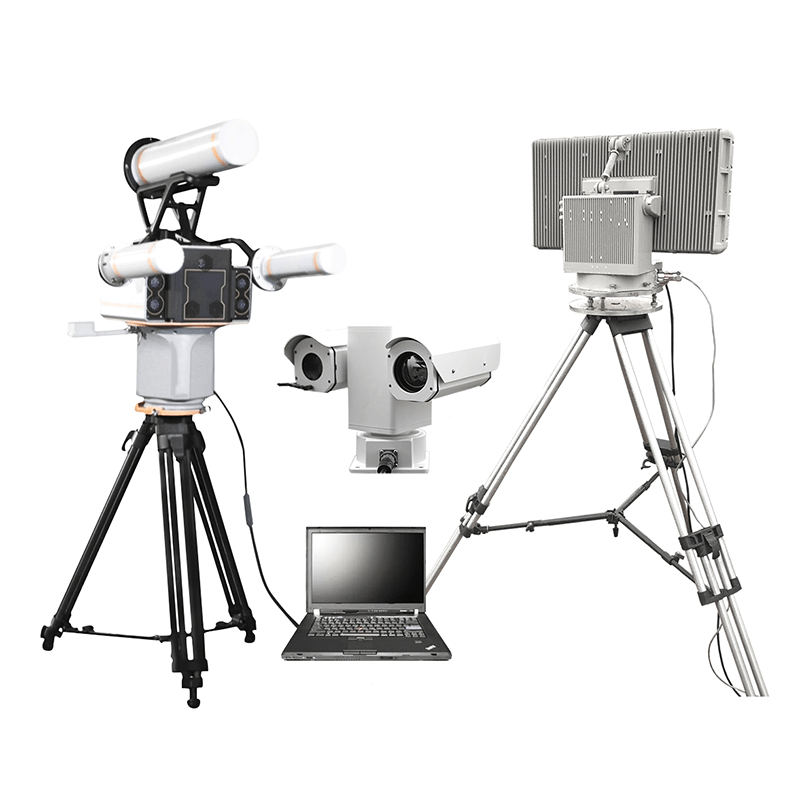

ND-BU002 Sistema Anti-Dron de Gama Alta es una versión actualizada basada en ND-BU001 para defensa contra drones y protección de áreas críticas. Adoptando un avanzado radar 3D de matriz en fase activa, el sistema ha extendido dramáticamente su rango de detección. El sistema cuenta principalmente de unidad de detección, unidad de jamming y unidad de cámara.
• La unidad de detección que emplea el avanzado radar 3D de matriz en fase activa puede localizar y rastrear drones a larga distancia, tanto en ángulo horizontal como en ángulo vertical.
• Guiados por la información de posición exacta del dron, la unidad de Jamming con antena alta y jammer de bajo consumo interfiere con las señales de control remoto y señales de navegación de los drones para forzarlos a aterrizar o regresar.
• La unidad de Cámara puede grabar eficientemente rastros del dron detectado para más análisis, y también asiste a la unidad de detección para lograr así un monitoreo más preciso.
Características
Características Principales de la Unidad de Detección
• Avanzado 3D radar de matriz en fase activa
• Baja tasa de alarmas falsas y excelente capacidad en supresión del clutter
• Capacidad en objetivos múltiples: capaz de buscar 200 objetivos simultáneamente
• Búsqueda y rastreo completamente automático; funcionamiento durante todo el día (24h) de trabajo
• Alcance de detección: ≥5.0km (dependiendo de las circunstancias y los tipos de dron)
• Interfaz amigable
Características Principales de la Unidad de Jamming
• Interferencia precisa sin violencia
• 9 bandas de frecuencia de señales de interferencia (bandas de frecuencia y potencia de salida pueden ser personalizada)
• Soporta el cambio entre modo automático o manual
• Interferencia de frecuencia de control remoto: cobertura de todos los drones civiles disponibles
• Las antenas direccionales de alta-ganancia, instaladas en la plataforma Pan-Tilt pueden rastrear efectivamente el dron y transmitir señal de interferencia en la dirección del dron
Conjunto Completo
• Unidad de detección
• Unidad de Jamming
• Unidad de Cámara
• Software de Control
• Cable de alimentación
• Manual de usuario
Especificaciones
| Unidad de Detección | ||
| Modo de radar | Pulso de modulación de frecuencia lineal | |
| Frecuencia de trabajo | Banda Ku | |
| Método de escaneo | Escaneo mecánico horizontal de 360°, y barrido en fase de haz ancho vertical | |
| Distancia de detección | ≥5km (RCS=0.01 m2) | |
| ≥10km (RCS=0.2 m²) | ||
| Alcance ciego | ≤200m | |
| Ángulo de detección | Ángulo acimut | 0°~360° escaneo |
| Ángulo de elevación | 0°~40° | |
| Medición de la dimensionalidad | Distancia/azimut/ángulo de elevacion/velocidad | |
| Rastreo | TWS/rastreo continuo | |
| Peso del anfitrión del radar | ≤26kg (no incluye trípode) | |
| Unidad de Jamming | ||||
| Banda de salida | Banda de frecuencia | Potencia de salida del canal | Potencia de salida total | |
| Potencia de salida | 9 Bandas | 430-440MHz | 50W | 266W |
| 459-461MHz | 50W | |||
| 868-870MHz | 25W | |||
| 902-928MHz | 25W | |||
| GPS L1:1575.42±5MHz | 25W | |||
| GPS L2:1227.6±5MHz | 25W | |||
| GPS L3:1381.05±5MHz | 25W | |||
| 2400-2490MHz | 25W | |||
| 5725-5850MHz | 16W | |||
| Distancia de jamming | 5km (Dependiendo de las circunstancias) | |||
| Fuente de alimentación | Alimentación AC 220V/50Hz | |||
| Consumo de energía | 800W | |||
| Física y ambiente | Peso del host | ≤25Kg | ||
| Grado de protección | IP66 | |||
| Unidad de Cámara | |||
| Cámara óptica | Resolución | 2MP/1080p @ 60fps (1920 x 1080) | |
| Sensor de imagen | 1/2.8″ 2.1 Megapixel CMOS | ||
| Lente | Longitud focal | 15.4-2075mm 135X | |
| Ángulo de visión | 19.3°~0.15° horizontal | ||
| Filtro óptico de niebla (NIR) | Sí | ||
| Protócolo IP | ONVIF, HTTP, RTSP, RTP, TCP, UDP | ||
| EIS | Estabilización electrónica de imagen (on/off) | ||
| Cámara térmica | Sensor de imagen | X-Hot 10μm 1280 x 1024 MWIR Sensor (1280 x 720 IP output) | |
| Lente (foco motorizado) | 115-1200mm (10.5X) ƒ4.0, Lente zoom Ge de enfoque automático | ||
| Campo de visión | 6.4° ~ 0.61° HFOV (±3%) | ||
| Reforzamiento de imagen | Mejora de contraste de imagen digital (dice) y zoom digital | ||
| Vida útil del enfriador | 20,000+ horas nominales renfriador de circulación rotativo de Stirling | ||
| Panorámica e Inclinación | Ángulo & velocidad de Pan | Interminable de 360° 0.001°/s ~ 110°/s | |
| Ángulo & velocidad de Tilt | +65° to -65°, 0.001 ~ 70°/s | ||
| Precisión | 0.005° | ||
| Ambiental | Temperatura operativa | -50°C ~ +65°C | |
| Ambiental | MIL-STD-810F, EMI MIL-STD-461E, IP66/67 | ||
Sistema Anti-Dron/Sistema de dectección de dron/Radar
Características Principales de la Unidad de Detección
• Avanzado 3D radar de matriz en fase activa
• Baja tasa de alarmas falsas y excelente capacidad en supresión del clutter
• Capacidad en objetivos múltiples: capaz de buscar 200 objetivos simultáneamente
• Búsqueda y rastreo completamente automático; funcionamiento durante todo el día (24h) de trabajo
• Alcance de detección: ≥5.0km (dependiendo de las circunstancias y los tipos de dron)
• Interfaz amigable
Características Principales de la Unidad de Jamming
• Interferencia precisa sin violencia
• 9 bandas de frecuencia de señales de interferencia (bandas de frecuencia y potencia de salida pueden ser personalizada)
• Soporta el cambio entre modo automático o manual
• Interferencia de frecuencia de control remoto: cobertura de todos los drones civiles disponibles
• Las antenas direccionales de alta-ganancia, instaladas en la plataforma Pan-Tilt pueden rastrear efectivamente el dron y transmitir señal de interferencia en la dirección del dron
| • Unidad de detección | x 1 |
| • Unidad de Jamming | x 1 |
| • Unidad de Cámara | x 1 |
| Software de Control | x 1 |
| Cable de alimentación | x 1 |
| Manual de usuario | x 1 |
