ND-BU004 Sistema Anti-Drone de Seguridad de Base
ND- Sistema Anti-Drone de Seguridad de Base está diseñado contra drones de rotor pequeño para el consumidor, fusionando funciones de detección de largo alcance, jamming y registro de seguimiento en un solo sistema. La virtud de FMCW (onda continua modulada en frecuencia) es tecnología de escaneo electrónico 3D, el sistema puede proveer vigilancia y monitoreo 3D continuo y preciso en áreas de baja altitud, con una cobertura de 360° en acimut y una alta cobertura en elevación, con el fin de proteger áreas claves y responder a las amenazas de los drones invasores.

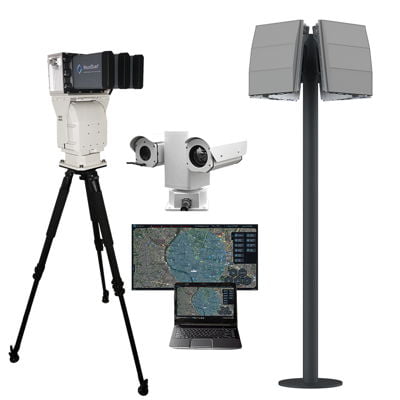

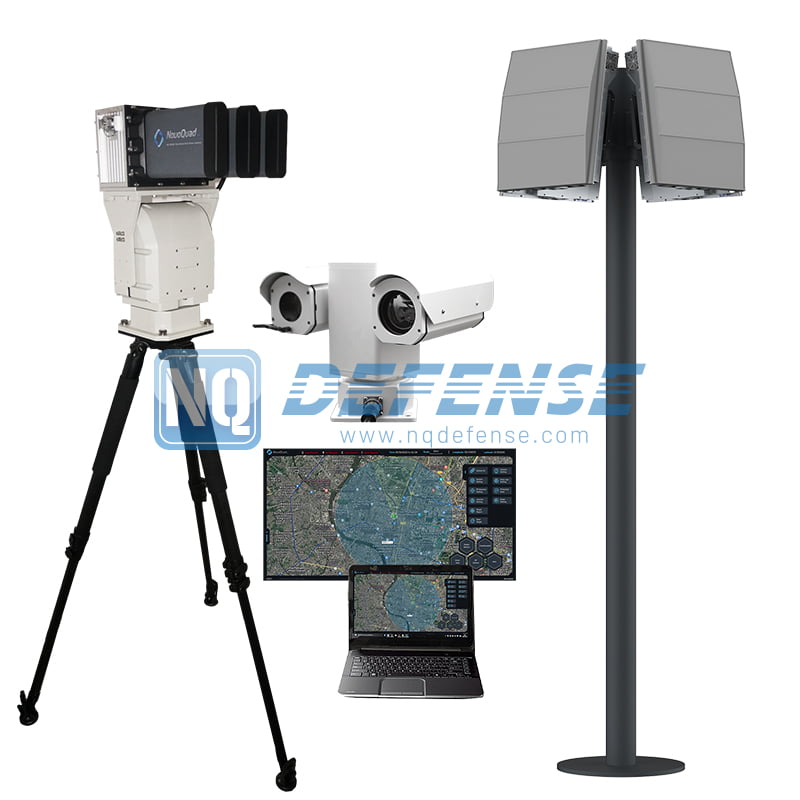

El sistema consiste principalmente de Unidad de Detección, Unidad de Jamming y Unidad de Cámara. La Unidad de Detección puede detectar y rastrear drones de larga distancia y guiar la Unidad de Jamming que interfiera en circuitos de control remoto y señales de navegación de los drones para forzar los drones a aterrizar o regresar. La unidad de Cámara puede grabar eficientemente los rastros del drone detectado para más análisis, y ayudar la unidad de detección con monitoreo más preciso y eficaz.
| Unidad de Detección | |
| Frequencia de trabajo | Banda Ku (15.7GHz-17.7GHz) |
| Velocidad mínima del objectivo | 0.1-30m/s |
| Alcance ciego | 50m |
| Angulo acimut | ≥90° |
| Número de objectivos | ≥200 |
| Distancia de detección | ≥2km (RCS=0.01m²) |
| ≥5km (RCS=0.5m²) | |
| Consumo de energía | ≤100W |
| Fuente de alimentación | DC/AC 24V-28VDC, 220V AC |
| Peso del anfitrión de radar | ≤12kg |
| Temperatura operativa | −40°C~+70°C |
| Grado de protección | IP67 |
| Unidad de Jamming | ||||
| Potencia de salida | Banda de salida | Banda de frecuencia | Potencia de salida del canal | Potencia de salida total |
| 6 Bandas | 410-440MHz | 10W | 60W | |
| 840-930MHz | 10W | |||
| 1440-1480MHz | 10W | |||
| GPS L1 | 10W | |||
| 2.40-2.50GHz | 10W | |||
| 5.70-5.90GHz | 10W | |||
| Distancia de jamming | 3km | |||
| Fuente de alimentación | 220V, alimentación AC | |||
| Consumo de energía | 150W | |||
| Física y ambiente | Peso | 18Kg | ||
| Grado de protección | IP66 | |||
| Unidad de Cámara | |||
| Cámara visible | Rango de rastreo | 1km | |
| Velocidad de obturación | 1/100,000~1/25s | ||
| Sensor de imagen | 1/1.8″ 2.1 Megapixel CMOS | ||
| Lente | Distancia focal | 6.1-561mm f/1.4-4.7 | |
| Zoom óptico | 92X zoom | ||
| Ángulo visual | 0.8°~65.5° horizontal | ||
| Zoom digital | 16x zoom digital | ||
| Iluminador de laser | Distancia | 1km | |
| Longitud de onda | 808nm | ||
| Ángulo iluminador | 0.8° ~ 30° | ||
| Consumo de energia | 8.5W | ||
| Voltaje | DC 12V | ||
| Sistema adicional | Ángulo & velocidad de Pan | Rotación continua e interminable de 360°, 0.01°~90°/s | |
| Ángulo & velocidad de Tilt | -90° ~ +90°, 0.01° ~ 30°/s | ||
| Peso | <25kg | ||
| Temperatura operativa | -25° ~ +55°C, humedad relativa <90% | ||
| Grado de protección | IP66 carcasa resistente a la intemperie | ||
Anti-Drone System
Características Principales de la Unidad de Detección:
• Adopta OCMF (onda continua modulada en frecuencia) y tecnologías de escaneo electrónico 3D
• Soporta detección simultánea hasta 200 objetivos
• Soporta importación de mapas GPS, configuración de áreas de protección, monitoreo en tiempo real, grabación y playback
• Soporta protección durante todo el día (7×24), se adapta a varios tipos de mal tiempo
• Fácil de operar, con alto grado de resistencia al agua y al polvo, resistente a golpes y caídas
Principales Características de la Unidad de Jamming
• Interferencia precisa sin violencia
• 6 bandas de frecuencia de señales de interferencia (bandas de frecuencia y potencia de salida pueden ser personalizada)
• Soporta el cambio entre modo automático o manual
• Control remoto de frecuencia de interferencia: cobertura de todos los drones civiles disponibles
• Las antenas direccionales de alta-ganancia, instaladas en la plataforma Pan-Tilt pueden rastrear efectivamente el drone y transmitir señal de interferencia en la dirección del drone
• La frecuencia de interferencia se puede realizar automáticamente a través de la detección del drone o la asistencia del supervisor
| • Unidad de detección | x 1 |
| • Unidad de jamming | x 1 |
| • Unidad de cámara | x 1 |
| • Software de control | x 1 |
| • Cable de alimentación | x 1 |
| • Manual de usuario | x 1 |
