ND-BU001 Sistema Estándard Anti-Drone
ND-BU001 Sistema Estándar Anti-Drone está diseñado para protección contra drones de rotor pequeño para el consumidor, fusionando funciones de detección de largo alcance, jamming y registro de seguimiento en un solo sistema, con el objetivo de proteger áreas claves y responder a amenazas de drones de rotor pequeño, por ejemplo, invasión de drones ilegales, ataques terroristas y tráfico de drogas.

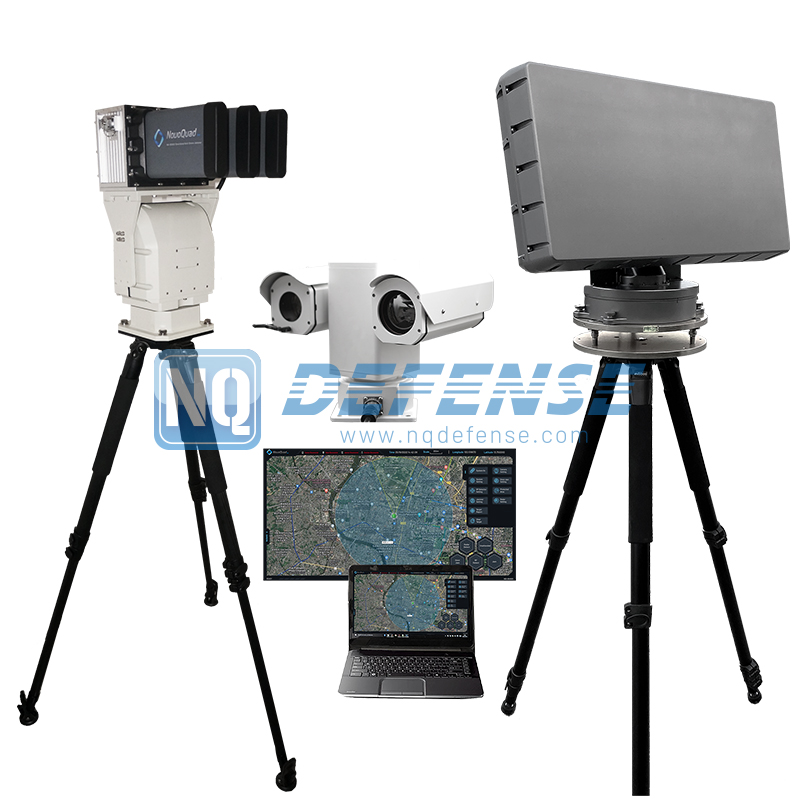

El sistema cuenta principalmente de Unidad de Detección, Unidad de Jamming y Unidad de Cámara. La unidad de detección localiza y rastrea los drones a larga distancia y guía la unidad de Jamming la cual interfiere en los circuitos de control remoto y señales de navegación de los drones forzándolos a aterrizar o regresar. La unidad de cámara puede grabar de manera eficiente rastros del dron detectado para más análisis y ayudar a la unidad de detección para un monitoreo más preciso y eficaz.
| Unidad de Detección | ||
| Frequencia de trabajo | Banda Ku (16.01GHz- 17.018Ghz) | |
| Distancia de detección | 3.0km (DJI Phantom 4) | |
| Velocidad minima del objectivo | 1m/s | |
| Alcance ciego | ≤200m | |
| Ángulo de detección | Ángulo de acimut | 0°-360° |
| Ángulo de elevación | 0°-40° | |
| Número de objectivos | ≥200 | |
| Consumo de energía | ≤160W | |
| Peso del anfitrión de radar | ≤25kg (trípode excluido) | |
| Temperatura operativa | −40°C~+60°C | |
| Grado de protección | IP65 | |
| Unidad de Jamming | ||||
| Potencia de salida | Banda de salida | Banda de frecuencia | Potencia de salida del canal | Potencia de salida total |
| 6 Bandas | 410-440MHz | 10W | 60W | |
| 840-930 | 10W | |||
| 1440-1480MHz | 10W | |||
| GPS L1 | 10W | |||
| 2.40-2.50GHz | 10W | |||
| 5.70-5.90GHz | 10W | |||
| Distancia de jamming | 3km | |||
| Fuente de alimentación | 220V, alimentación AC | |||
| Consumo de energía | 150W | |||
| Física y ambiente | Peso | 18Kg | ||
| Grado de protección | IP66 | |||
| Unidad de Cámara | |||
| Cámara visible | Rango de seguimiento | 1km | |
| Velocidad de obturación | 1/100,000~1/25s | ||
| Sensor de imagen | 1/1.8″ 2.1 Megapixel CMOS | ||
| Lente | Distancia focal | 6.1-561mm f/1.4-4.7 | |
| Zoom óptico | 92X zoom | ||
| Ángulo visual | 0.8°~65.5° horizontal | ||
| Zoom digital | 16x zoom digital | ||
| Iluminador de laser | Distancia | 1km | |
| Longitud de onda | 808nm | ||
| Ángulo iluminador | 0.8° ~ 30° | ||
| Consumo de energia | 8.5W | ||
| Voltaje | DC 12V | ||
| Sistema adicional | Ángulo & velocidad de Pan | Rotación continua e interminable de 360°, 0.01°~90°/s | |
| Ángulo & velocidad de Tilt | -90° ~ +90°, 0.01° ~ 30°/s | ||
| Peso | <25kg | ||
| Temperatura operativa | -25° ~ +55°C, humedad relativa <90% | ||
| Grado de protección | IP66 carcasa resistente a la intemperie | ||
Sistema Anti-Dron/Sistema de dectección de dron/Radar
Características Principales de la Unidad de Detección:
• 3D radar de matriz en fase activa
• Baja tasa de alarmas falsas y excelente capacidad en supresión del clutter
• Capacidad en objetivos múltiples: capaz de buscar 200 objetivos simultáneamente
• Búsqueda y rastreo completamente automático; funcionamiento durante todo el día (24h) de trabajo
• Distancia de detección: 3.0km (dependiendo de las circunstancias y los tipos de drone)
• Interfaz amigable
Características Principales de la Unidad de Jamming
• Interferencia precisa sin violencia
• 6 bandas de frecuencia de señales de interferencia (bandas de frecuencia y potencia de salida pueden ser personalizada)
• Soporta el cambio entre modo automático o manual
• Interferencia de frecuencia de control remoto: cobertura de todos los drones civiles disponibles
• Las antenas direccionales de alta-ganancia, instaladas en la plataforma Pan-Tilt pueden rastrear efectivamente el drone y transmitir señal de interferencia en la dirección del drone
• La frecuencia de interferencia se puede realizar automáticamente a través de la detección del drone o la asistencia del supervisor
| • Unidad de detección | x 1 |
| • Unidad de jamming | x 1 |
| • Unidad de cámara | x 1 |
| • Software de control | x 1 |
| • Cable de alimentación | x 1 |
| • Manual de usuario | x 1 |
